PS3 (HDMI to DVI-D) 接駁電腦螢幕方法 (螢幕適用: PHILIPS 220SW9) 打印

我最近買了PS3才發現PS3真的只有HDMI輸出和AV線輸出(三色線), 那往年買的電腦螢幕沒有HDMI豈不是要換了?
其實不用灰心, HDMI是可以轉做DVI輸出, 只是沒有音頻, 而在PS3出售的年代, 我估電腦螢幕雖然沒有HDMI但絕不可能沒有DVI。

由於我在接PS3和往年的電腦螢幕遇上不少奇怪的問題, 例如黑畫面(黑屏), 黑畫面閃爍, 所以我打算把自己的心得寫下來, 希望遇上同樣問題的人都能夠參考並解決。
以下是我的電腦螢幕 (很多用這個螢幕的人都指在接駁PS3上會黑畫面, 而且最後都沒找到解決方法, 但我只能說這個螢幕是可以接PS3的, 而且支援1080P)
PHILIPS 220SW9 (1680x1050 60HZ)
http://www.p4c.philips.com/cgi-b ... ;scy=HK&slg=ZHT

相信大家遇上黑畫面之前都知道PS3輸出HDMI需要支援HDCP, 一種版權保護系統, 而這個電腦螢幕的DVI也是支援HDCP.
只要在電腦螢幕支援HDCP的前提下, 那接著下來的問題來源就是PS3系統的設定和HDMI-DVI-D線的問題了。
而我相信黑畫面應該是來自線的問題, 在我認為應該要集中於轉插線上HDMI的制式, 這個在最後面的步驟上說一說明。

首先從PS3開始, 我們需要確定PS3是以HDMI輸出而不是AV線。
在設定影像輸出之前選擇音源輸出, 由於我們將會用DVI來輸出, DVI只有影像沒有音源, 所以音源輸出要設定為AV線的紅和白, 而不是HDMI。
這個設定是為了防止PS3做了多餘的規格檢查, 及避免製造更多無法檢察黑畫面的因素。
接著就是影像輸出, 長按PS3開機鍵至開機後2聲, PS3會回復默認狀態,
但此時我無法保證PS3會否自動檢察是否在用HDMI接駁中,所以我會假設這個做法只是回復AV線輸出。
之後我會建議你先以AV線及HDMI-HDMI線接駁電視螢幕設定PS3影像輸出, 在影像輸出那裡選擇"HDMI", 你的畫面會頓時黑了, 30秒後自動轉回,
所以你要在30秒內轉去電視的"HDMI模式"按確定 (確定鍵是在左邊, 取消是右邊,
你可以嘗試在那30秒內只用手掣選擇左->確定, 可能可以在不用"HDMI模式"下強制轉為HDMI)
之後你的PS3就會用HDMI輸出而AV線的輸出模式就會一直黑畫面。(如果完成這個設定後,
你的電視螢幕在"HDMI模式"下都是黑畫面, 那你就需要換另一條HDMI-HDMI的線了,
如我一開始就說了我認為這個是HDMI制式問題以致PS3無法正確輸出影像, 以我的個案為例子, 我接駁後黑畫面是因為我的HDMI-HDMI接觸不良...無奈...)

最後就是用一根HDMI-DVI的線來接駁PS3和電腦螢幕了, 這裡就是黑畫面的關鍵。
DVI有分很多種, 而我們需要的是DVI-D, 如果電腦螢幕沒有DVI-D, 那就是不支援了
DVI-D也有分Single Link和Dual Link, 我用的是Dual Link, 2者應該都可以用來接PS3和電腦螢幕
HDMI都有分很多種, 而因為HDMI制式不同, 造型一樣, 所以自己沒法分辨..
PS3支援HDMI 1.3a及之後的版本, 而我估類型應該是Type A, 但因為版本無法分辨, 所以我認為這個就是造成黑畫面的主因
也就是說我們用錯HDMI的線了, 也因為這樣我認為大部份人叫人買過另一根線就是這個原因
很不幸, 我真的是買第2根HDMI-DVI/DVI-HDMI才成功在電腦螢幕顯示PS3畫面。

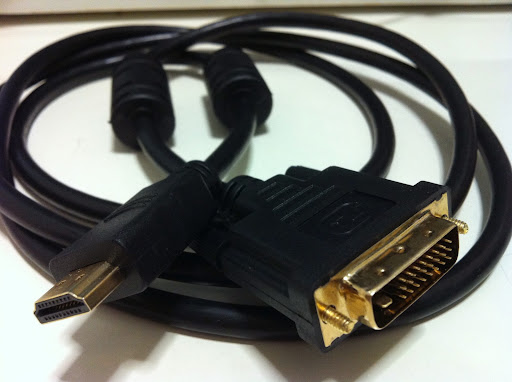

以下的HDMI-DVI線是成功顯示的, 短線只值港幣$38

我買的地方:
本帖隱藏的內容需要回復才可以瀏覽


可能你想看清楚HDMI和DVI公頭的樣子, 那我讓你看吧


註: 只要設定好PS3的音源輸出就不需要接著AV線來測試HDMI-DVI了

成功畫面 :


支援1080p


我可是多花了$80去買另一版本的HDMI-DVI, 雖然那個產品寫著DVI-HDMI, 但大家都是公頭...那HDMI-DVI/DVI-HDMI會有分別嗎? 當然沒有.
還是建議你先問店主這個HDMI-DVI支不支援PS3的? HDMI是不是1.3a?

我買這個牌子(回覆後可看)接後是黑畫面或沒信號或黑畫面閃爍的, 但接上顯示卡測試後是有畫面沒問題的, 相信只是不支援PS3。
本帖隱藏的內容需要回復才可以瀏覽

[以上為我個人的經驗分享, 原創內容, 請勿複製, 如需轉載請先聯絡我]
